Confección Base OPL-BA-180 L

Carros izquierdos OPL-BA-180

Aperturas. . .

Referencia:7PK125L00

Productos relacionados
Ver esquemas
Solicitar + info
Descargar ficha

DESCRIPCIÓN

Confección base de carros para OPL-BA-180 destinados a carpintería de aluminio y pesos máximos de 180 kgs.
Características técnicas:
  • Herraje de aplicación en series de carpintería de aluminio de Cámara Europea con canal de 18/14 y 15/12.
  • Desplazamiento de la hoja 115 mm.
  • Tamaños de ancho de hoja desde 740 hasta 1.850 mm y alto de hoja desde 895 hasta 2.400 mm.
  • Apertura y cierre automático, a través de los compás accionados desde la cremona.
  • Juego de robustos carros, para hojas de peso, que debido al diseño de los mismos, se minimiza el esfuerzo de perfil.
  • Herraje oculto con los perfiles embellecedores.
Dimensiones y pesos admisibles:
  • Ancho de hoja mínimo: 740 mm.
  • Ancho de hoja máximo: 2.000 mm (a partir de 1.850 mm compás central).
  • Alto de hoja mínimo: 895 mm.
  • Alto de hoja máximo: 2.400 mm.
  • Peso máximo: 180 kg con juego de carros estándar y 200 kg incorporando juego de carros intermedios; compás central a partir de 1.600 mm.
Premontaje:

Montados para apertura izquierda. También disponible para apertura derecha.

Embalaje:

1 unidad por caja.

Materiales:

Tornillería en acero inoxidable
Piezas en zamak 5
Tornillería interior STE
Pletinas compás en acero inoxidable
Ruedas en POM
Piezas fundidas en aluminio

Atributos:

Montaje rápido
Regulación en altura

Tratamientos:

• Vibrado
• Zincado
• Pasivado
• Desengrase

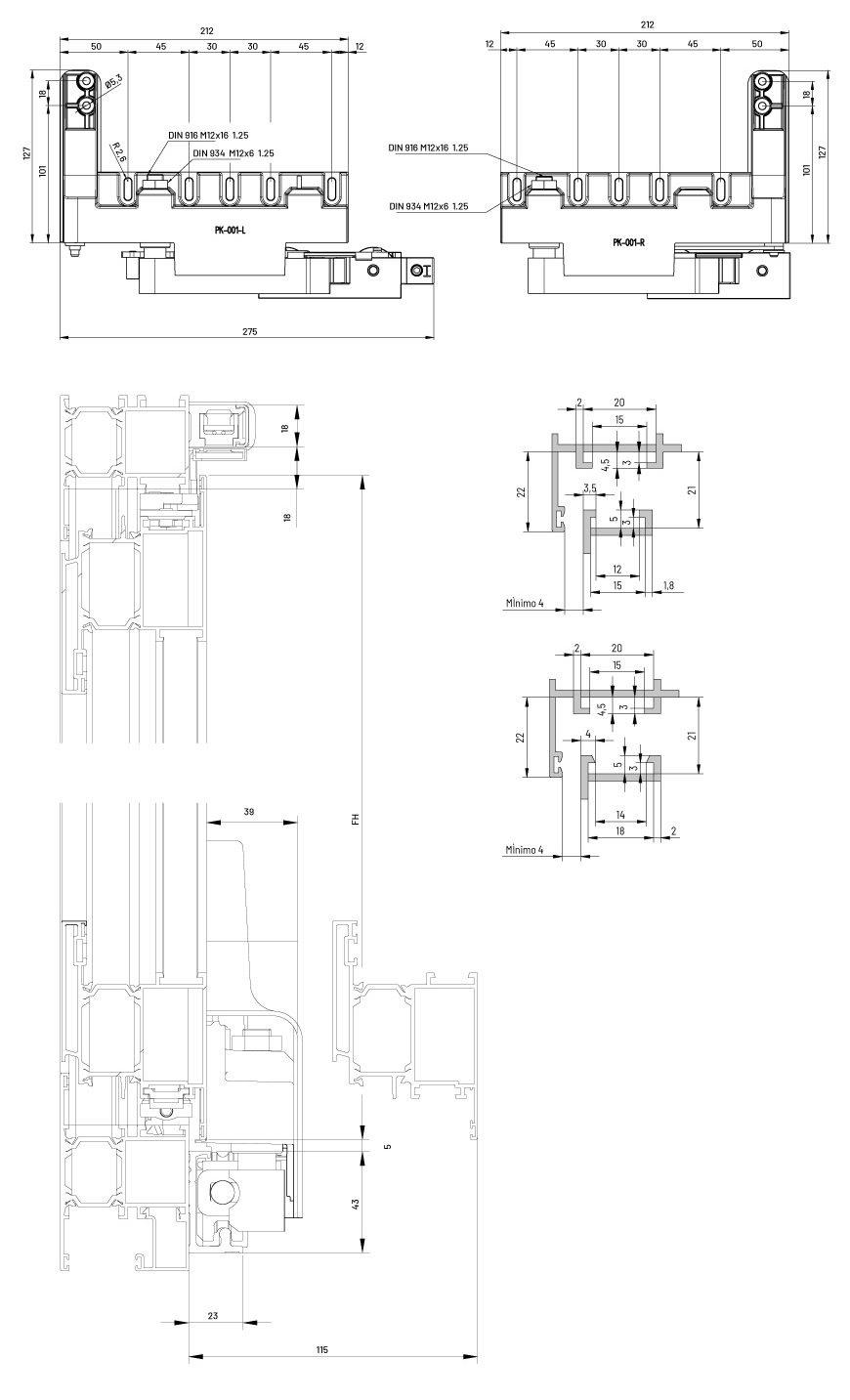

Esquemas sistema:

Productos relacionados

7PK057LC0

Compás Intermedio OPL-BA_L

Compás central para anchos de hoja de 1.850 a 2.000 mm. y para pesos máximos de 200 kg.

7PK057RC0

Compás Intermedio OPL-BA_R

Compás central para anchos de hoja de 1.850 a 2.000 mm. y para pesos máximos de 200 kg.

7PK179000

kit tornillos carros opl

Dispositivo para el guiado de la barra que conecta los carros del herraje OPL para evitar la flexión (arqueo) de...

6OB025100

Cerradero OB-025-25A

Cerradero regulable OB-025 para realizar puntos de cierre adicionales.

7PK089000

Cierre K-089 OPL-BA-180

Conjunto elemento cierres OPL (PK-089) con diferentes anchos de hojas y disponibilidad.

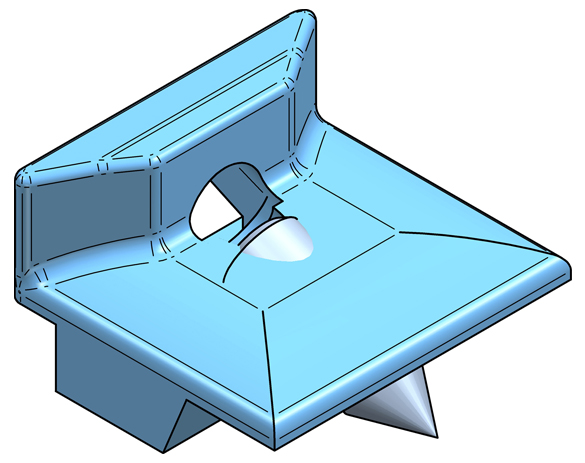

6AA212100
